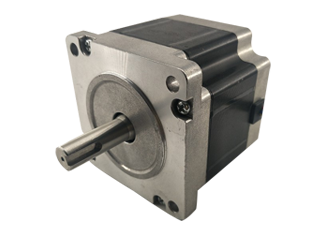

主要用途：醫療設備、紡織設備、包裝機械、流水線 Applications: Medical equipment、Textile instrument、Packaging machine、Assembly line 機身長度范圍：67-155mm Length range: 67-155mm
基本性能
精度Accuracy | 步距角Step angle | ±5% |
電阻Resistance | ±10% | |
電感Inductance | ±20% | |
絕緣等級Insulation class | B | |
工作制Duty type | S1 | |
介電強度Dielectrical strength | 500 VAC/1 KHz/1 mA/1 s | |
絕緣電阻Insulation resistance | 100 MΩ/500V DC | |
技術數據
| 型號Model | 步距角Step Angle(Deg) | 電壓Voltage(V) | 電流Current(A) | 電阻Resistance(Ω) | 電感Inductance(mH) | 保持力矩Holding torque(Kg.cm) | 定位力矩Detent torque(Kg.cm) | 機身長Length(mm) | 重量Weight(Kg) | 相數Phases | 資料下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 86HD24L600 | 1.8 | 1.68 | 6 | 0.28 | 1.7 | 34 | 0.8 | 67 | 1.7 | 2 |  |
| 86HD24L280 | 1.8 | 3.92 | 2.8 | 1.4 | 3.9 | 34 | 0.8 | 67 | 1.7 | 2 | |
| 86HD44L550 | 1.8 | 2.53 | 5.5 | 0.46 | 4 | 46 | 1.2 | 78 | 2.3 | 2 | |
| 86HD64L420 | 1.8 | 3.78 | 4.2 | 0.9 | 6 | 87 | 2.4 | 115 | 3.8 | 2 | |
| 86HD94L620 | 1.8 | 4.65 | 6.2 | 0.75 | 9 | 120 | 3.6 | 155 | 5.4 | 2 | |

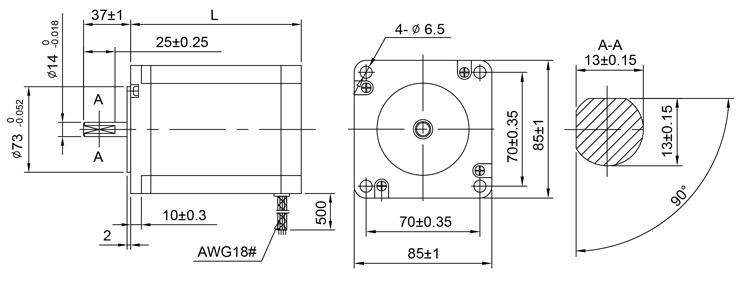

● 機械尺寸Dimensions
● 接線圖Wiring Diagram
